CAN总线通讯 步进驱动器 一体机UIM242系列说明

UIM242步进驱动器相对于传统脉冲型步进驱动器而言采用了实时性强、传输距离较远、抗电磁干扰能力强、成本低的CAN2.0总线通讯技术，可实现基于步进马达的开环、闭环控制系统架构，可匹配PC、PLC、单片机、ARM等上位机形成基于CAN通讯的网络式控制系统方案。CAN总线UIM242步进驱动器产品内置高性能DSP嵌入式微处理系统，自身整合了通讯、控制、驱动三大功能，不仅体积精小至可与电机装配成一体，而且降低了上位机运动控制软硬件成本，特别适合于10轴以上设备使用。采用 CAN通讯一体式驱动控制器 UIM242系列产品形成的CAN通讯运动控制方案，具备开发简单、可靠性高、维护方便、总体成本低的优点，与脉冲型方案相比CAN总线通讯方案周期可缩短1/3。并且 CAN通讯驱动器一体机 还具备低振动，低噪音，电机发热低的优秀性能，在自动化电子组装，检测，实验室仪器，医疗设备仪器等领域广受运用，需求强烈，前景良好。

CAN总线步进 驱动器UIM242特点：

1) 内置 64 位高性能DSP嵌入式微处理器，可实现单轴独立脱机运行

2) 小体积 42.3 mm x 42.3 mm x 16.5 mm

3) 可与 42、57、86电机装配为一体机

4) 3路I/O信号输入，1路TTL电平输出

5) 可连接多达 100台 步进电机

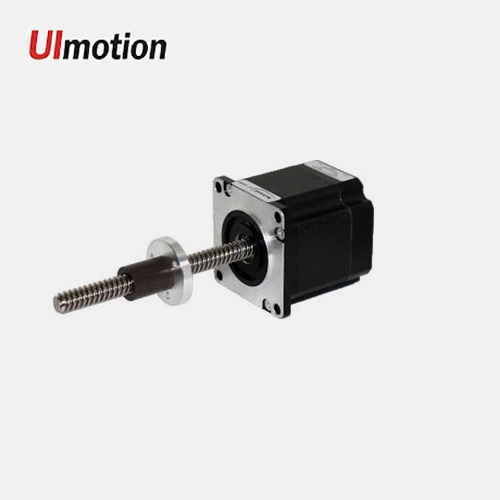

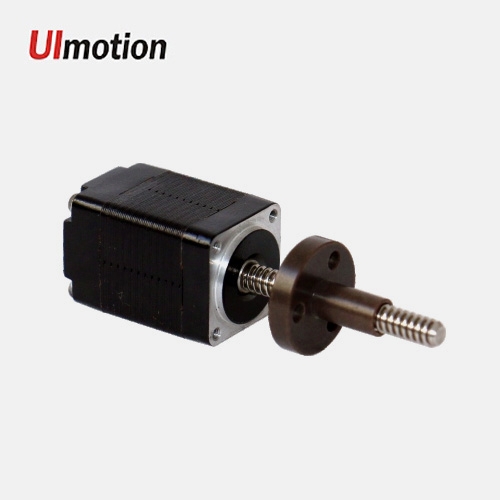

直线丝杆步进电机 型号及参数

深圳汇升 ElectroCraft57规格直线步进电机，采用高品质大转矩步进电机本体，电机保持转矩较同类产品增加10%，实现同等转速下更大转矩输出。其选用的高硬度工程塑料螺母，经ElectroCraft工程师实际测试，有效精度运行次数超过250万次循环，远超过铜材料与常规工程塑料。电机采用的高精度梯形丝杆，导程精度可达0.017mm。

57规格 丝杆步进电机 型号参数如下：

规格	机身长度 A	电机本体保持转矩	电机本体重量	电流绕组电气参数 1		电流绕组电气参数 2		36V/10RPS 推力范围
规格	机身长度 A	电机本体保持转矩	电机本体重量	额定电流	额定电阻	额定电流	额定电阻	36V/10RPS 推力范围
APPS23-75	42.3mm	0.75Nm	0.470Kg	2.0A	1.5Ω	3.0A	0.6Ω	96-44 0 N
APPS23-105	53.3mm	1.05Nm	0.590Kg	2.0A	1.9Ω	3.0A	0.8Ω	137-81 0 N
APPS23 - 150	63mm	1.5Nm	0.650Kg	3.0A	1.3Ω	4.0A	0.7Ω	230-113 0 N
APPS23-200	79mm	2.0Nm	0.780Kg	3.0A	1. 1 Ω	4.0A	0. 8 Ω	272- 1210 N

丝杆代码	丝杆外径规格	导程 mm	步长 mm (整步)	推力常数	丝杆代码	丝杆规格	导程 mm	步长 mm (整步)	推力常数
Q	Φ 9.525mm ACME	1.27	0.00635	11.95	J	Φ 9.525mm ACME	25 . 4	0 . 127	1 . 97
S	Φ 9.525mm ACME	2.54	0.0127	9.83	F	Φ 8mm	2	0 . 01	9 . 89
T	Φ 9.525mm ACME	1.58	0.00794	10.35	M	Φ 8mm	8	0.04	3.84
Y	Φ 9.525mm ACME	5.08	0.0254	5.98	BG	滚珠丝杆 1204	4	0.002	13.4
Z	Φ 9.525mm ACME	10.16	0 . 0508	3.65	BN	滚珠丝杆 1205	5	0.025	10.7
E	Φ 9.525mm ACME	12 . 7	0 . 0635	3 . 55	BP	滚珠丝杆 1210	10	0.05	5.2

57丝杆步进电机型号及参数如上，可供参考；预了解其他规格 直线丝杆电机 型号及规格可点击查询 其他型号
